Operazioni booleane


Le operazioni booleane permettono di creare dei solidi complessi a partire dalle primitive solide mediante 3 operazioni di trasformazione: unione, sottrazione e intersezione.

Operazioni booleane: unione, sottrazione, intersezione

I solidi semplici costituiscono i solidi complessi attraverso operazioni booleane di trasformazione.

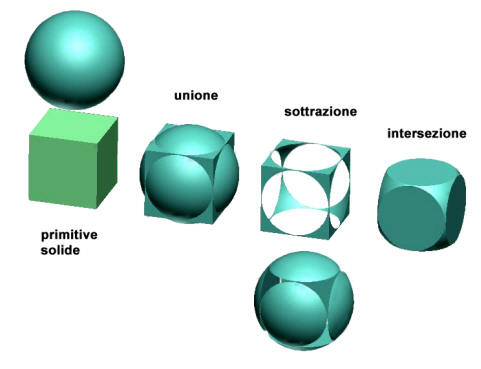

Operazioni booleane eseguite su un cubo e una sfera.
L'operazione di sottrazione genera due solidi diversi
a seconda della scelta del solido generatore.

A partire da due solidi semplici, è possibile combinare fra di loro queste 3 operazioni booleane strutturate in una sequenza di operazioni che nei sistemi più recenti possono essere anche modificate dopo l'inserimento.

Operazioni booleane eseguite sui due solidi cilindro:

B + A A ^ B A - B B - A

Le tre operazioni combinate

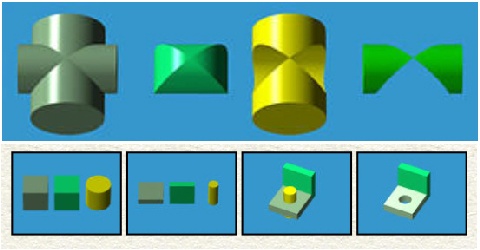

Operazioni booleane eseguite su due cilindri.
In basso, Operazioni composte fatte su un cubo e un cilindro.

Struttura ad albero

Le operazioni, detti eventi, sono memorizzate in una struttura gerarchica ad albero (Event tree - albero della storia).

Gli eventi presentano un rapporto gerarchico fra i gruppi, secondo una parentela di entità padre ed entità figlio.
