Primitive solide - 1


AutoCAD utilizza il modellatore solido ACIS di Spatial Technologies che è il modellatore più usato dai programmi CAD. La modellazione solida è una rappresentazione completa di un oggetto fisico dal punto di vista geometrico e delle informazioni. La modellazione solida si differenzia della modellazione wireframe o per superfici perché le informazioni nel modello solido sono più complete e perché il modello è relativamente più semplice da costruire.

Le primitive solide sono le seguenti: parallelepipedo, sfera, cilindro, cono, cuneo, toro.

In AutoCAD per costruire un modello solido si utilizzano le seguenti strategie:

  • con le primitive solide si creano i solidi di base;
  • con le operazioni booleane mediante la CSG (Constructive Solid Geometry) si creano modelli più complessi;
  • si modificano i solidi sia semplici che complessi mediante le funzioni di modifica e le features (lavorazioni).
Parallelepipedo

Il comando PARALLELEPIPEDO crea un solido a base rettangolare o quadrata a partire da:

  • due vertici della diagonale di base e altezza;
  • lunghezza, larghezza e altezza se specificata l'opzione Lunghezza;
  • lunghezza del lato se specificata l'opzione Cubo.


Dopo aver creato un parallelepipedo, in AutoCAD non è più possibile stirarlo né modificarne le dimensioni. Tuttavia, è possibile estruderne le facce utilizzando il comando MODIFSOLIDI.

Il parallelepipedo solido è molto simile al parallelepipedo 3D creato con le superfici del comando 3D. Anche se nella visualizzazione a linee nascoste o nel rendering non si coglie nessuna differenza, il primo è composto di sole superfici e quindi non modificabile nella sostanza, mentre il secondo, può essere tagliato, forato e modificato come un vero solido lavorato in officina.

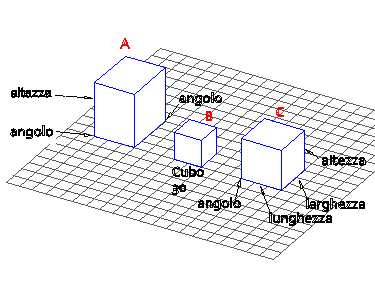

Tre modalità per la creazione di un parallelepipedo:
A - metodo base, B - mediante cubo con indicazione
del solo lato, C - mediante l'opzione Lunghezza.

Sfera

Il comando SFERA crea un solido posizionato con il centro nel punto indicato e con l'asse centrale parallelo all'asse Z del sistema UCS corrente. Le linee latitudinali della sfera risultano quindi parallele al piano XY. Il comando richiede solo la specifica del centro della sfera e del raggio. In alternativa al raggio, è possibile specificare il diametro della sfera.

Il comando per l'inserimento di una sfera è il seguente:

Comando: SFERA
Densità wireframe corrente: ISOLINES=20 (il sistema avvisa il valore ISOLINES)
Specificare centro della sfera <0,0,0>: (definire il centro)
Specificare raggio della sfera o [Diametro]: 30 (digitare il raggio)

Se si vuole indicare il diametro invece del raggio, si deve digitare l'opzione D (Diametro) alla richiesta del sistema di specifica del raggio.

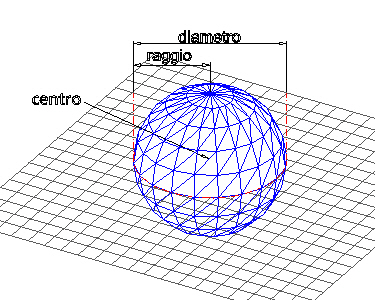

Creazione di una sfera a partire dal centro e dal raggio.
In alternativa è possibile specificare il diametro.
