Videolezioni ed esercizi

Nel CD-Rom sono inseriti n. 46 esercizi compresi quelli utilizzati nelle videolezioni. Gli esercizi sono forniti per permettere di approfondire l'apprendimento di AutoCAD applicato negli esercizi di disegno.

Struttura degli esercizi


Gli esercizi forniti nella cartella Esercizi sono in formato DWG Versione 2000 di AutoCAD e sono compatibili anche con il software allegato ProgeCAD 2006 di ProgeSOFT.

Ogni esercizio DWG ha la seguente struttura:

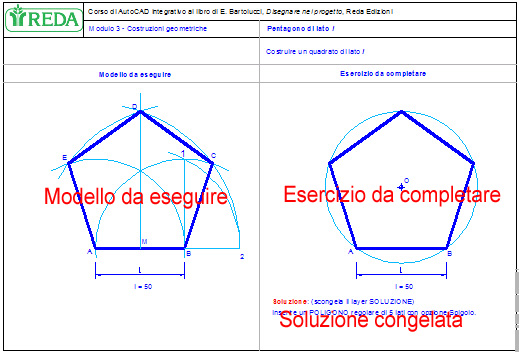

- a sinistra viene fornito il modello da eseguire completato in tutte le sue parti;
- a destra è posizionato il disegno da completare secondo le indicazioni fornite nel testo.
Ogni esercizio contiene una Soluzione posizionata nel layer Soluzione che risulta congelato ma che può essere reso visibile nella finestra Gestore proprietà layer.




Confrontando il disegno con l'esercizio presentato in Modello da eseguire a sinistra si può avere la ferifica della correttezza del prorpio lavoro.

Struttura delle videolezioni


La pagina di presentazione delle varie videolezioni fornisce a sinistra un'anteprima del video e a destra uno o due pulsanti che permettono di lanciare l'esecuzione del file Flash.

In basso, a sinistra, è riportata la durata dei singoli video. A destra, su fondo giallo, sono presenti due link, file DWG e file DWF, che rappresentano il collegamento diretto con i file di disegno nei formati DWG e DWF.

Formato dei file

DWG
Il formato DWG è il formato specifico di disegno di AutoCAD. Cliccando sul link si apre direttamente il file DWG se è installato AutoCAD o ProgeCAD sul proprio computer. E' consigliato copiare il file sul proprio computer premendo il tasto destro del mouse sul link e scegliendo "Salva oggetto con nome...". Si può inoltre accedere ai file di disegno nella cartella Esercizi del CD-Rom.

DWF
Il formato DWF è un formato di file vettoriale 2D e 3D creato da Autodesk per pubblicare disegni vettoriali sul Web o su una rete intranet. L’utilizzo dei file DWF è quindi finalizzato alla pubblicazione di disegni in un sito Web con elevata qualità ma senza fornire l’originale file di disegno.
Richiede il plug-in gratuito Autodesk DWF Viewer che si può scaricare dal sito di Autodesk.
Si può inoltre accedere ai file DWF nella cartella del CD-Rom DWF all'interno delle singole cartelle dei vari moduli.
