Queste n. 5 videolezioni ripropongono passo-passo tutte le fasi di realizzazione del logo dell'EURO. Seguendo le varie fasi di realizzazione è possibile apprendere l'uso dei comandi di AutoCAD e soprattutto un metodo di disegno utilizzando in modo efficente le funzioni CAD. Le videolezioni: n. 5 per una durata di 19 min 28 |
|
|
|

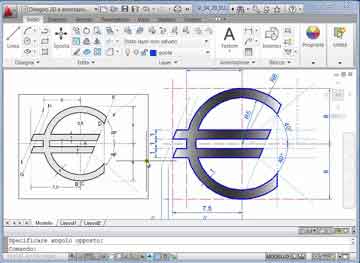

| Vengono presentate le impostazioni di base e le fasi di realizzazione del logo. | |
 |
durata video: 2' 34" |
|
|
|

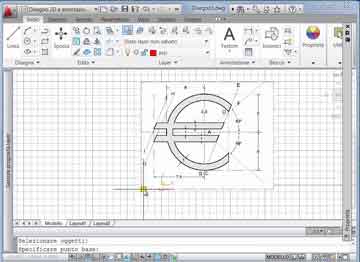

| Come inserire un'immagine JPG in un disegno di AutoCAD e come scalarla conoscendo la dimensione che deve avere sul disegno. | |
|
durata video: 2' 34" |

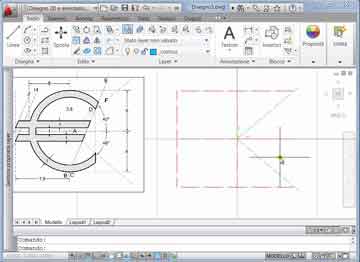

 3 - Linee di costruzione |
|
| Il disegno viene iniziato a partire dagli assi tracciati all'origine del sistema di riferimento. Vengono poi inserite le linee di costruzione con la funzione OFFSET. | |
|
durata video: 4' 01" |

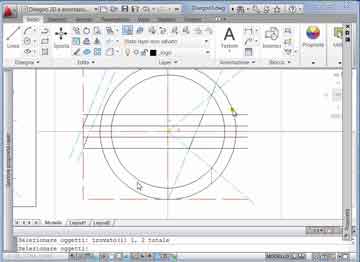

4 - Inserire due cerchi e linee orizzontali |
|
| Dopo aver inserito i due cerchi di raggio 5 e 6, vengono tracciate le linee orizzontali. Il disegno viene completato con la funzione TAGLIA all'intersezione delle varie linee di costruzione. Le linee rimanenti sono spostate sul layer finale e completata la chiusura del logo. | |
|
durata video: 6' 47" |

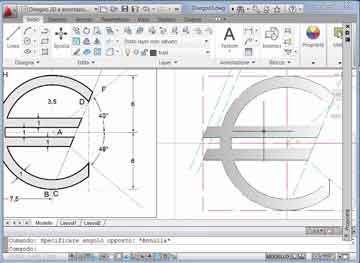

5 - Inserire un tratteggio |
|
| Completata la geometria, viene inserito il tratteggio sfumato dopo aver congelato i layer delle linee di costruzione. | |
|
durata video: 2' 47" |
