rientro Capitolo 6 - Progetto di una scala con Revit

Queste videolezioni ripropongono passo-passo tutte le fasi di modellazione di una scala in 3D realizzata con Revit 2011. A partire da un disegno 2D realizzato con AutoCAD importato in Revit, viene inserita una scala a due rampe con una ringhiera a correnti orizzontali. Nei 6 video vengono illustrato come inserire le famiglie di sistema scale nel progetto, come modificare le alzate e pedate delle scale, come modificare i tipi della ringhiera e come variare le distanze e i tipi di montanti e correnti.

Video: n. 6 per una durata totale di 30 min 54 sec

Ri 6.6- Importazione di un file di AutoCAD

Il programma Revit permette una completa interazione dei file con AutoCAD e questo è un indubbio vantaggio visto che spesso in AutoCAD vengono realizzati i progetti o i vari componenti in 2D. L'importazione di file bidimensionali quindi è una prassi molto frequente e agevole.

Basi del disegno

video

durata video : 4' 35"

Ri 6.7 - Impostazioni di progetto e inserimento della rampa

Prima di inserire la scala è necessario definire l'interasse delle solette, il tipo di scala e l'altezza del gradino. Il sistema calcola in automatico il numero di gradini necessari che comunque possono essere modificati.

Progetto

video

durata video : 5' 23"

Ri 6.8 - Inserimento della scala
A volte la scala proposta dal sistema sulla base dei parametri inseriti non è conforme al nostro proetto: in Revit è possibile modificare sia i gradini sia la rampa stessa. E' possibile attivare la funzione Calcolatore scale per applicare il calcolo secondo la formula 2A + P = 62-64 cm.

Scala

video

durata video : 5' 32"

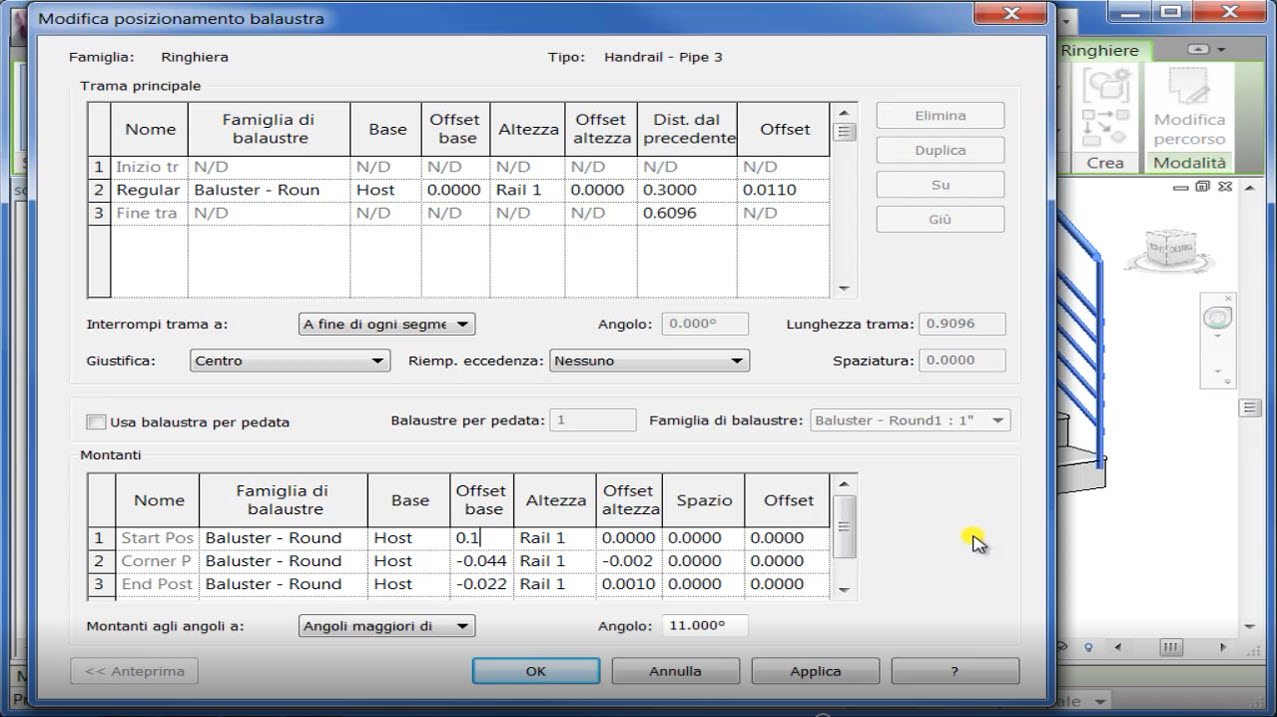

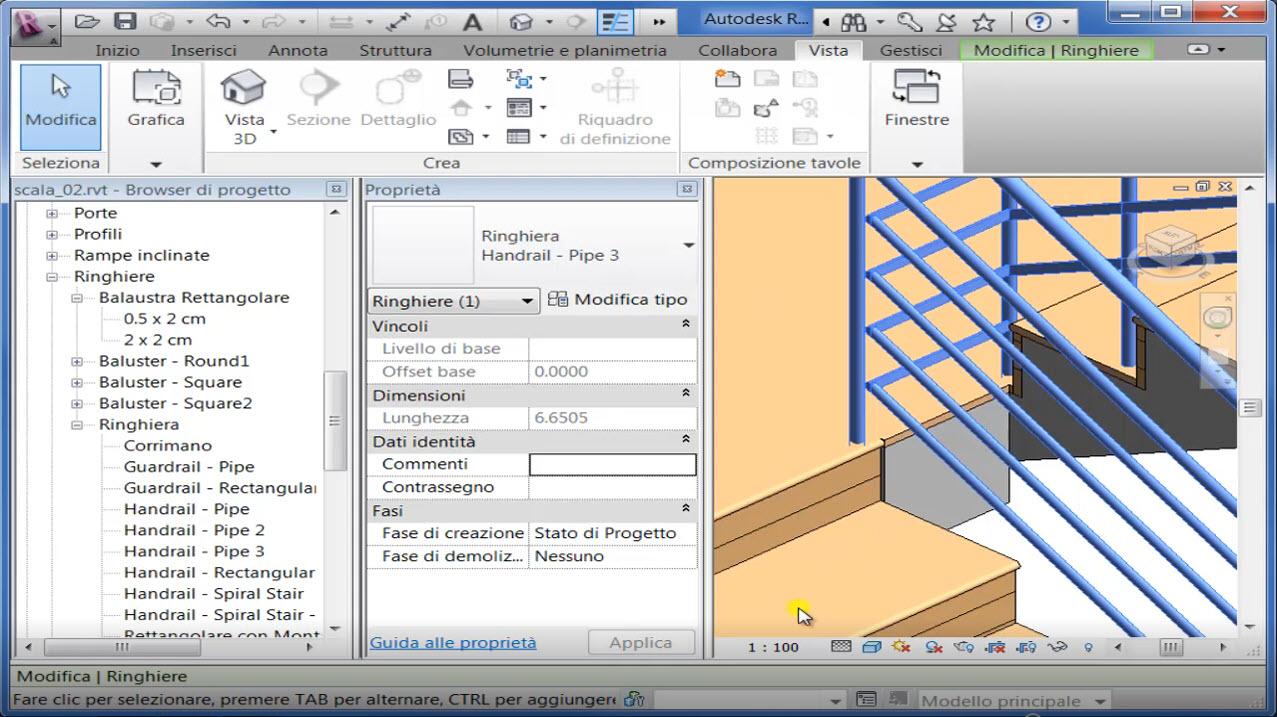

Ri 6.9 - Modifica della ringhiera
In Revit le famiglie possono essere di tre tipi: di sistema, caricabili e locali.
Le famiglie di sistema, come le scale, non possono essere caricate da file esterni come le altre famiglie ma solo importate con la funzione Standard di progetto.
Dopo aver definito il tipo di ringhiera è possibile modificare i parametri dimensionali dei componenti come i montanti e i correnti.

Scala

video

durata video : 6' 22"

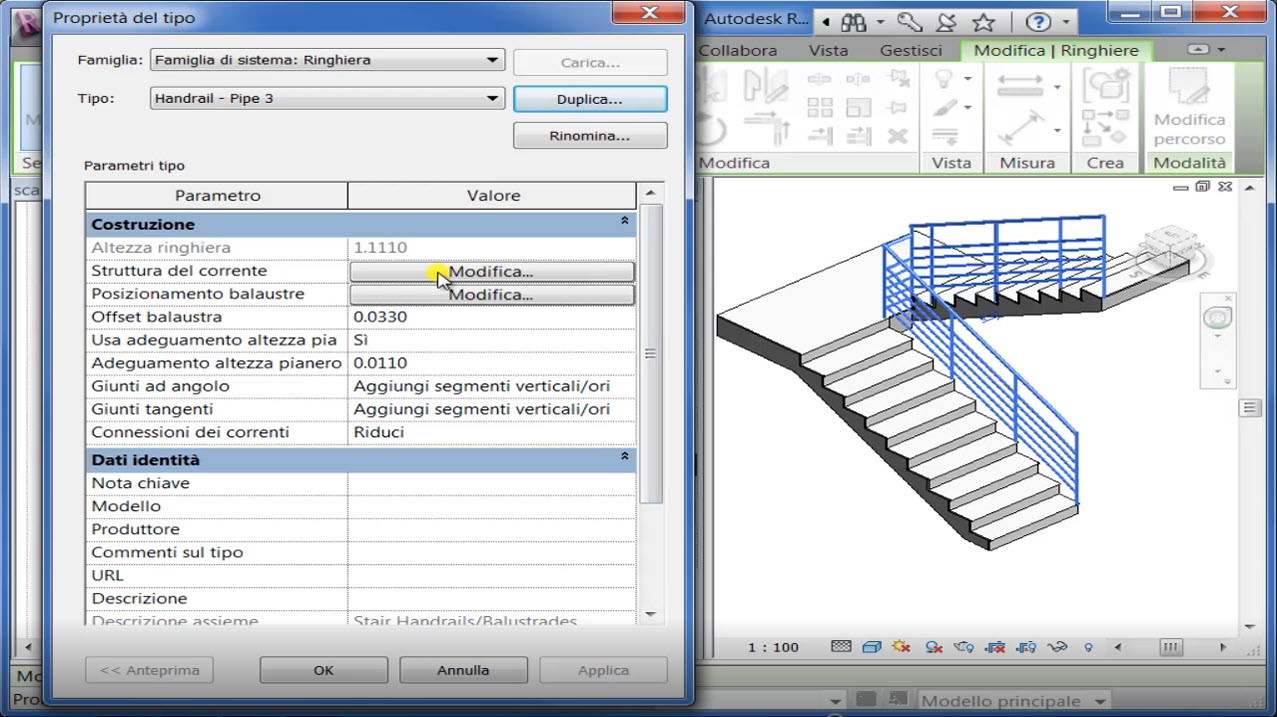

Ri 6.10 - Modifica dei parametri della scala
La famiglia scale permette di modificare molti parametri dimensionali e tipologici. Dopo aver scelto un tipo di ringhiera, è possibile infatti variare le distanze fra i componenti stessi e di questi con la scala.

Scala

video

durata video : 2' 17"

Ri 6.11 - Applicazione dei materiali e rendering della scala
A volte la scala proposta dal sistema sulla base dei parametri inseriti non è conforme al nostro proetto: in Revit è possibile modificare sia i gradini sia la rampa stessa. E' possibile attivare la funzione Calcolatore scale per applicare il calcolo secondo la formula 2A + P = 62-64 cm.

Scala

video

durata video : 6' 48"
